DB Sytle

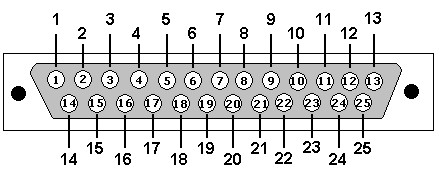

DB25: View looking into male connector

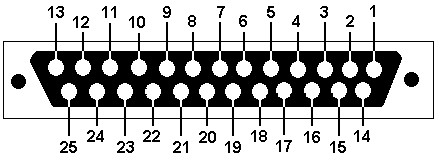

DB25: View looking into female connector


Pin #                Name        Notes/Description
1   -                Protective/shielded ground
2   TD                Transmit Data
3   RD                Receive Data
4   RTS        Request To Send
5   CTS        Clear To Send
6   DSR        Data Set Ready
7   SGND        Signal Ground
8   CD                Carrier Detect
9   -                Reserved for data set testing.
10  -                Reserved for data set testing.
11  -                Unassigned
12  SDCD        Secondary Carrier Detect.
13  SCTS        Secondary Clear to send.
14  STD        Secondary Transmit Data.
15  DB                Transmit Clock
16  SRD        Secondary Receive Data.
17  DD                Receive Clock
18  LL                Local Loopback
19  SRTS        Secondary Request to Send.
20  DTR        Data Terminal Ready.
21  RL/SQ        Signal Quality Detector/Remote loopback
22  RI                Ring Indicator. DCE (Modem)
23  CH/CI        Signal Rate selector.
24  DA                Auxiliary Clock
25  -                Unassigned



DB9: View looking into male connector

DB9: View looking into female connector


 Pin #              Name
1   DCD              Data Carrier Detect
2   RD                Receive Data
3   TD               Transmit Data
4   DTR              Data Terminal Ready
5   SGND            Ground
6   DSR              Data Set Ready.
7   RTS              Request To Send
8   CTS              Clear To Send.
9   RI                 Ring Indicator
.
